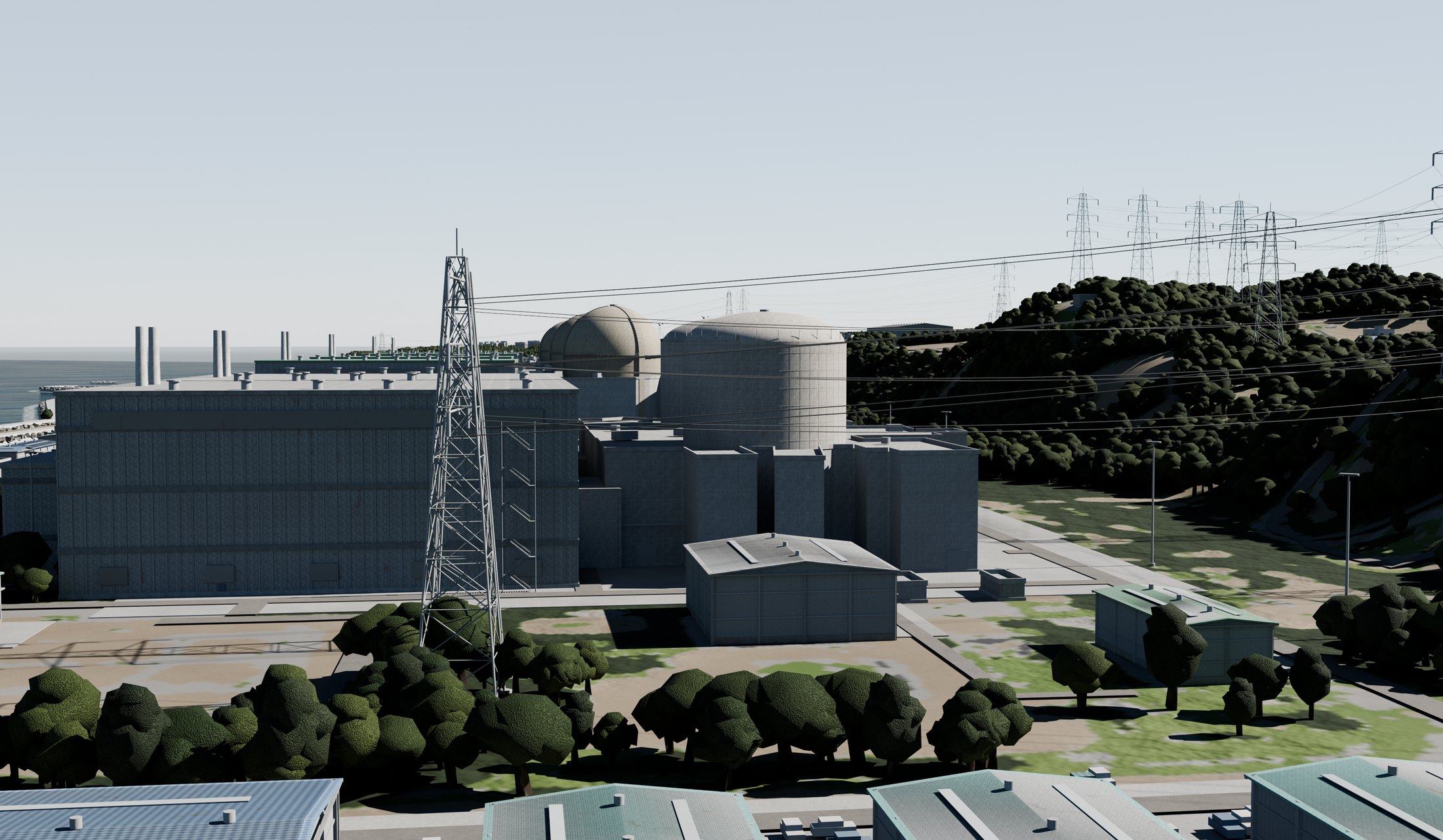

원자로 8기(한울 1~6 · 신한울 1·2)와 건설 중인 신한울 3호기. OSM 실측 윤곽과 위성사진으로 배치를, 지형 자료로 뒷산을 재서 블렌더에서 실제 크기(미터)로 지은 모델입니다. 사진이 아닙니다.
확인된 기준값과 실제 기록만 씁니다. 손잡이 값을 기준값과 비교할 뿐, 피해는 예측하지 않습니다.

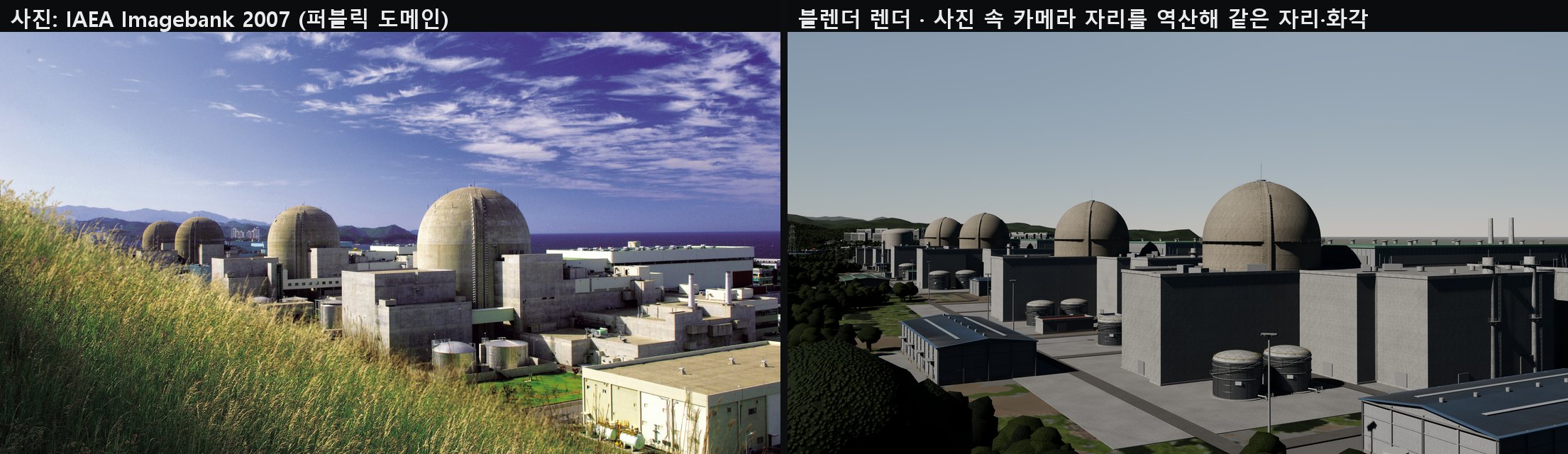

출처: 위키백과 Hanul Nuclear Power Plant(설계·용량·일정, WNA/PRIS 인용), 정책브리핑 2024.9.12(신한울 3·4 건설허가 · 부지고 EL.+10 m · 가능최고해수위 EL.+6.76 m), OSM 발전기 점(이름·출력·운전 시작일). 실측 자료 기준: 건물 · 탱크 97기 · 굴뚝 · 도로 · 주차장 · 방파제의 자리와 윤곽(보안 관련 지물인 망루·울타리·담은 넣지 않았습니다), 발전동 외곽선, 송전탑 76기 자리(© OpenStreetMap 기여자), 지붕 색(Esri 위성사진), 지형(공개 고도 자료, 원자료 약 30 m 간격 · 2000년 촬영이라 신한울 부지는 깎기 전 언덕으로 들어 있어 부지는 정지면으로 덮음). 설계문서 기준: 신한울 1·2(APR1400) 격납건물 치수 — 새울과 같은 美 NRC APR1400 설계인증서 값(바깥 반경 24.23 m · 스프링라인 47.1 m · 버팀벽 3개). 공개 사진 기준: 한울 3~6 = IAEA Imagebank 2007 사진(퍼블릭 도메인) — 칠 없는 콘크리트 돔·버팀벽·보조건물. 사진 속 카메라 자리를 네 돔 크기로 역산(지금은 신한울 공사로 깎인 옛 언덕). 추정: 한울 1~6 · 신한울 1·2 부지고(신한울 3·4 값으로 둠), 한울 1·2(CP1) 격납건물 높이와 돔 모양(위성 지름 약 39 m만 실측), 한울 3~6 격납 높이, 버팀벽 방향, 건물 높이, 신한울 3호기 공정(위성 사진 시점의 기초·벽 자리만 실측), 나무(숲 구역만 실제), 실내 2곳(APR1400 공통 설계).
